项目初衷

单纯的想要打造一个自己的渗透手机，去完成渗透过程中的一些对抗。

  • 手机的选择
  • 编译环境的配置
  • aosp配置
  • download android source
  • download kernel source
  • 编译android - 9
  • 编译kernel - 3.18
  • 刷入android设备

开篇汇总

 本文主要用于记录自己在编译Android内核期间踩过的一些坑，以及各种百度、谷歌、必应的心酸；看着自己跟着网上教程走了一圈又一圈，删了一个又一个的虚拟机，总结出来的还是三个字：看！官！网！

1
2
3
4
5
kali源：[aliyun镜像站](https://developer.aliyun.com/mirror/)

Android source：[source.android](https://source.android.com/setup/start/build-numbers#build)

repo 初始化Android 源码：[清华站](https://mirrors.tuna.tsinghua.edu.cn/help/AOSP/)

环境配置

手机选择

 这个是内核编译中最大、最大、最大的坑，google有一款verizon版本的手机，该手机是不支持解BL锁的，即网上常说的“OEM unlock 是灰色”，这种情况下，如果没有特定工具是解不开的，所以，不论是从哪儿淘Pixel系列手机，一定要和商家说：

  1. 我要一款BL锁解开的手机
  2. 说出自己想要的款式，我个人用的是Pixel XL、Pixel 3XL
  3. 说出自己需要的特定的android版本，因为android kernel 3.18 和 4.9 的差异会很大很大

 上面的几点，第一点是重中之重，如果你的手机先在BL锁是没有解开的，那么这篇文章已经没有任何意义了，没有接BL锁的手机，不允许刷入任何的img。

好了，书回正题，此时手中有一款解锁的android 9 的Pixel手机开始后续的操作。

kali配置

 其实按照Establishing a Build Environment官方的推荐来说，Ubuntu其实应该是本次环境配置的主角，但是毕竟kali用着顺手，所以我在本文选用了kali来编译我的kernel

download kali Linux

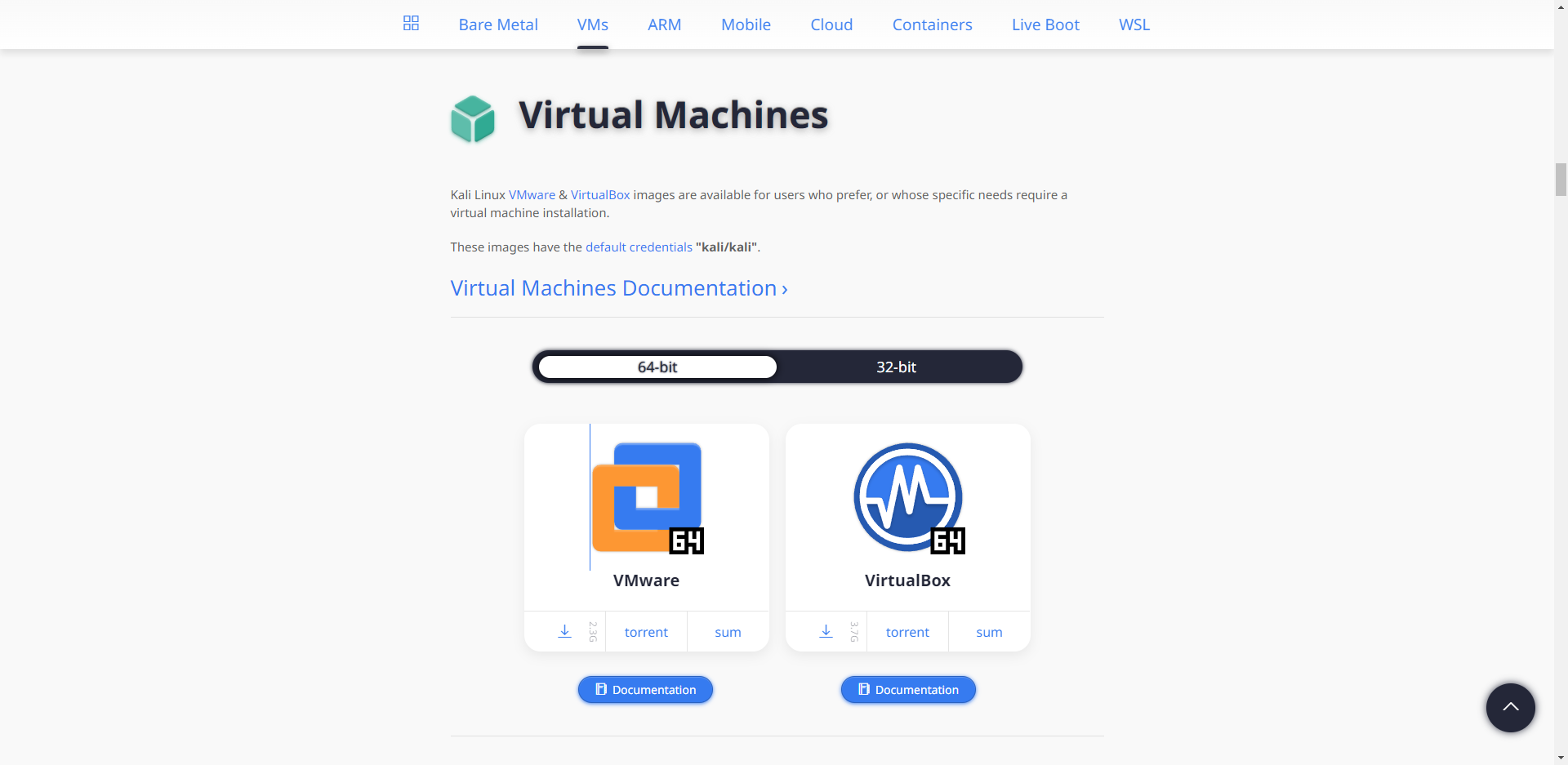

kali版本的选择，毕竟本文行文已经是2022年了，所以在kali官网选择一个最新的环境下载即可

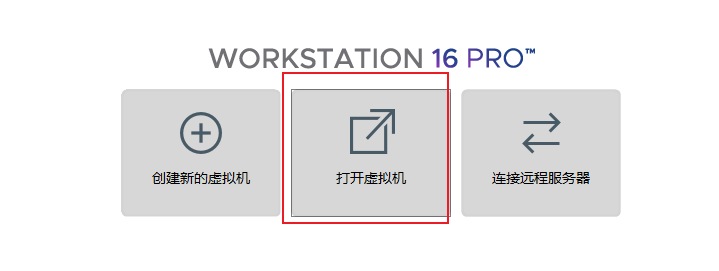

 如果你是依据我上图下载的话，那么其下载解压后是一个vmx文件，只需要在VM中选择“打开虚拟机”，选择解压出来的文件即可

setting VMware

无论是要编译Android系统还是编译Android内核，其对于环境配置的要求还是蛮高的

 上图为我对该虚拟机的配置，16g内存，8核处理，500g机械（看网上大佬们给出的配置12g内存基本够用，但是为了维稳我这儿选择了16g）

setting kali Linux

对虚拟机进行配置后，进入到kali开始最基础的准备工作配置

  1. 设置永不睡眠

android的编译动则几个小时，所以一定要关闭kali的息屏

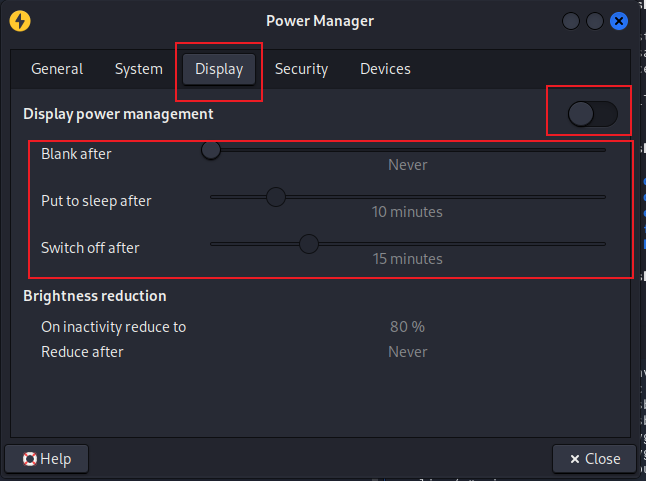

Power Manager -> Display - > 右上角按钮关闭 -> Blank after 选为 Never

  1. 磁盘分区

磁盘分区之后可以更好的存放android source、kernel source

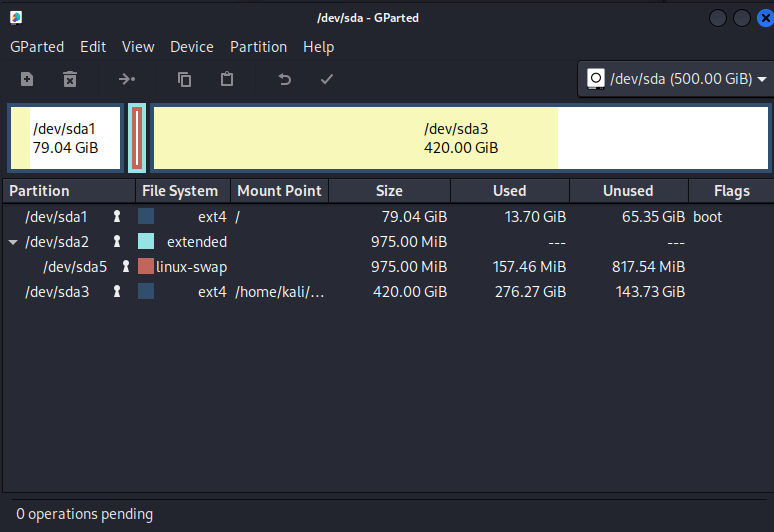

 使用kali自带的Gparted，输入root密码，然后在弹出的界面中会看到一条默认的“unallocated”，右键此条，选择新建，新的弹窗中不需要任何操作，全部默认即可，新增之后，点击导航栏中的“✔” apply即可，成功后如下图所示

1
2
3
4
5
6
7
# 分盘之后新建文件夹

mkdir /home/kali/Desktop/compile

# mount 挂载文件夹

mount /dev/sda3 /home/kali/Desktop/compile

 mount执行完成后，df -h 查看当前磁盘分区【本文写在android编译完成后，所以忽略磁盘占用】

环境配置

Java版本管理

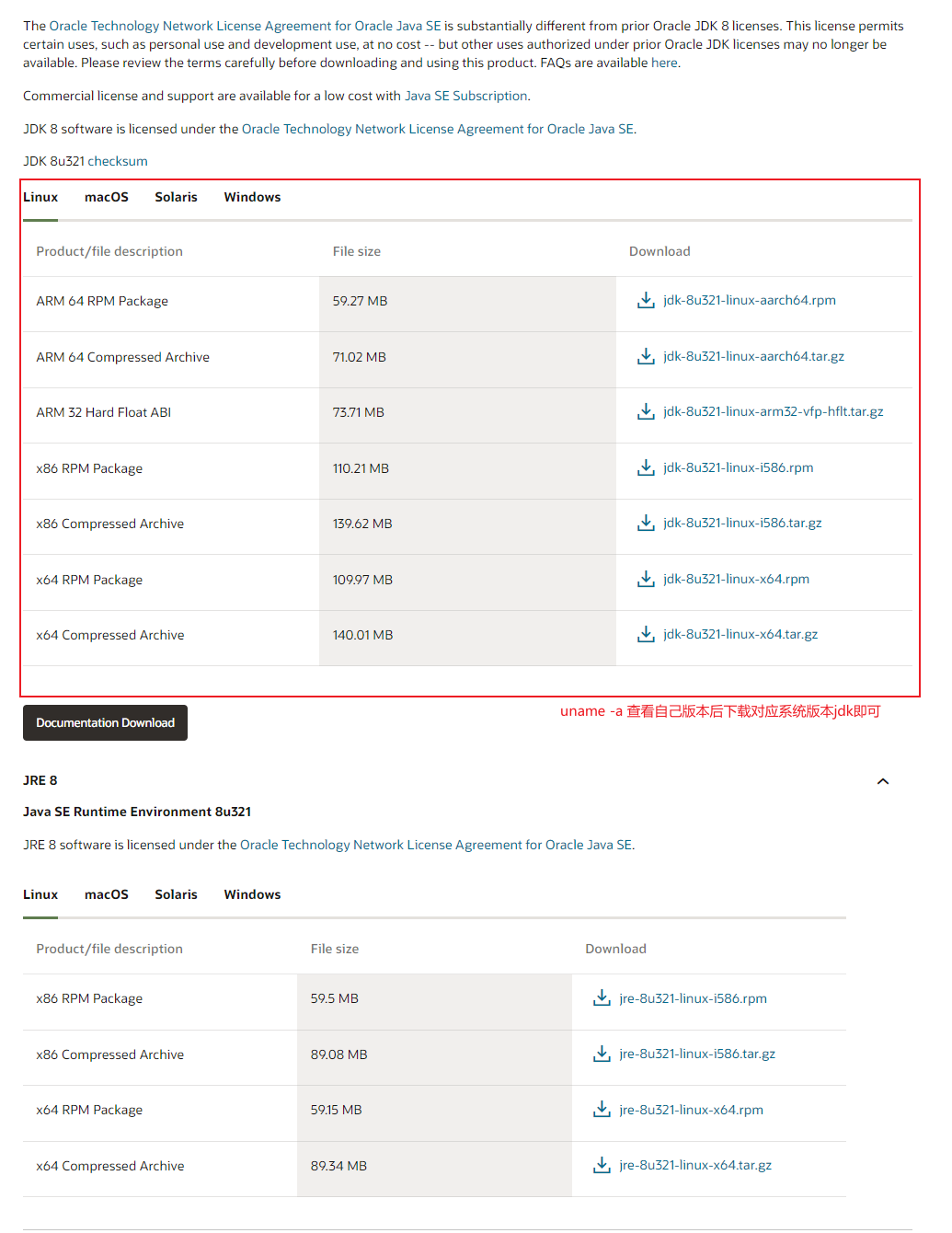

Java download address

apt-get install software-properties-common

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# 解压下载的压缩包
tar -xvf jdk-8u321-linux-i586.tar.gz

# 验证是否可以使用
jdk1.8.0_321/bin/java -version

# 移动到share目录
mv jdk1.8.0_321 /usr/share

# 再次验证
/usr/share/jdk1.8.0_321/bin/java -version

# 可以正常输出后，引入到环境变量
export JAVA_HOME=/usr/share/jdk1.8.0_301
export CLASSPATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar
export PATH=$PATH:$JAVA_HOME/bin

如果下载错误，那就会报如下错误：

zsh: exec format error: java

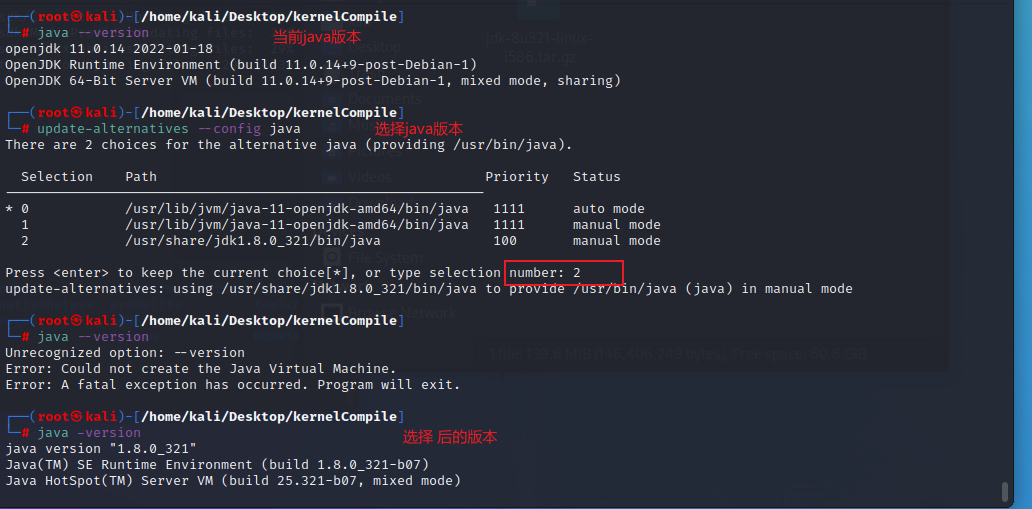

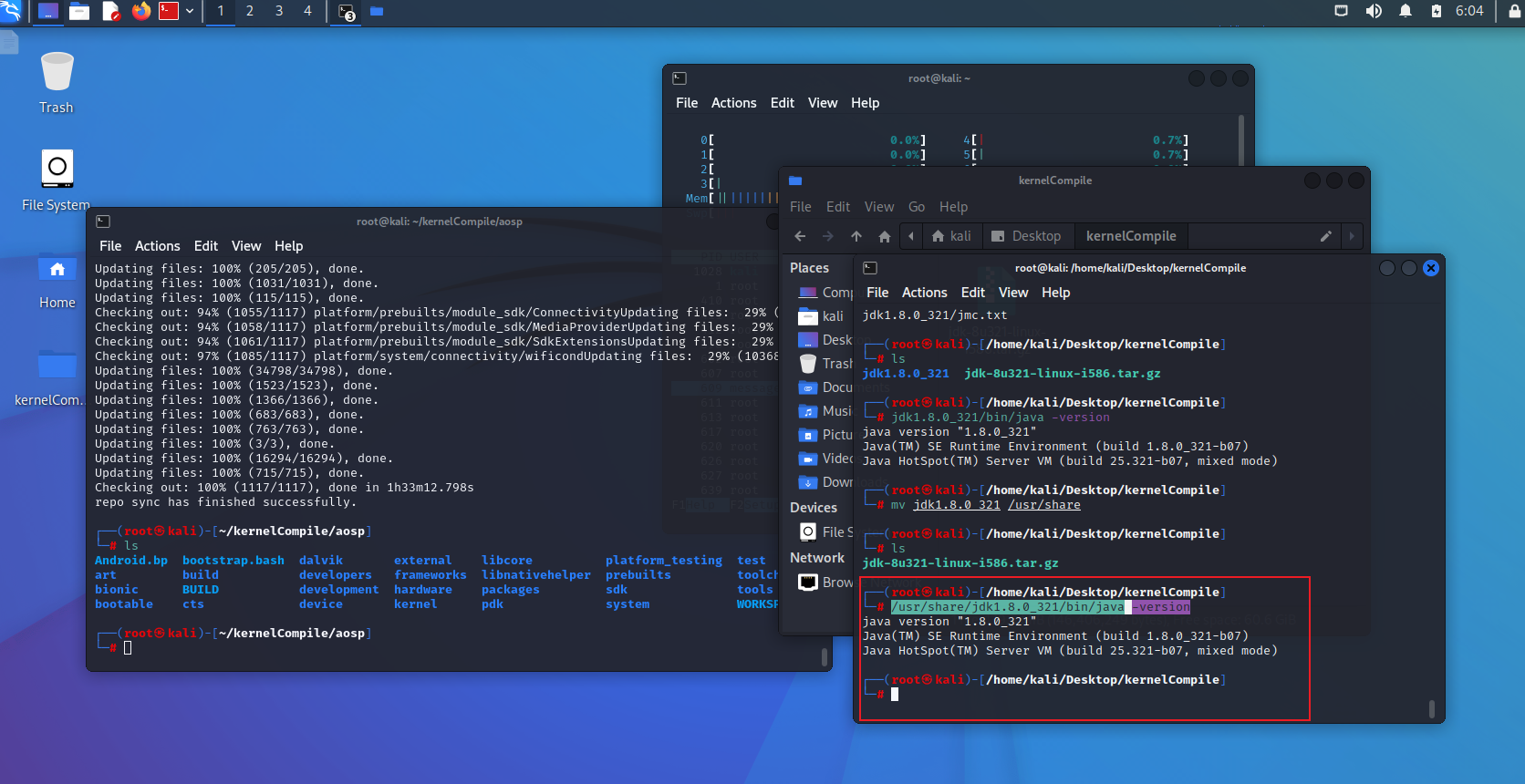

看仔细自己uname -a的版本号即可，成功后的正确版本显示如下

1
2
3
4
5
6
7
8

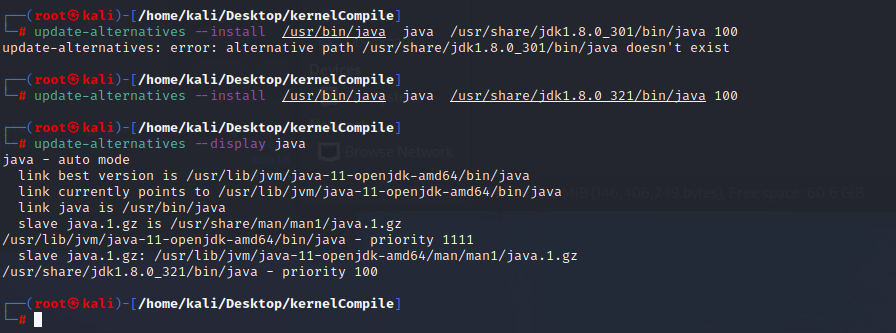

# 显示当前已注册列表
update-alternatives --display java

# 注册最新安装的java
update-alternatives --install  /usr/bin/java  java  /usr/share/jdk1.8.0_321/bin/java 100

# 为了编译内核，将java版本选择到java8
update-alternatives --config java

gcc 版本控制

 此处为重大的踩坑点，由于使用的是最新的kali，所以gcc的版本已经是11，必须对其进行降版处理，否则编译时99%会出现出错；但是网上查询到的所有kali源最低版本也仅是gcc-10，这个kali官网也有相关说明

所以针对该情况，就要对源做相应的变动：使用阿里云官方镜像的Debian源进行更新

1
2
3
4
5
6
7
8
9
10
11
12
13
14
vim /etc/apt/sources.list

# Debian 11.x

deb http://mirrors.aliyun.com/debian/ bullseye main non-free contrib
deb-src http://mirrors.aliyun.com/debian/ bullseye main non-free contrib
deb http://mirrors.aliyun.com/debian-security/ bullseye-security main
deb-src http://mirrors.aliyun.com/debian-security/ bullseye-security main
deb http://mirrors.aliyun.com/debian/ bullseye-updates main non-free contrib
deb-src http://mirrors.aliyun.com/debian/ bullseye-updates main non-free contrib
deb http://mirrors.aliyun.com/debian/ bullseye-backports main non-free contrib
deb-src http://mirrors.aliyun.com/debian/ bullseye-backports main non-free contrib

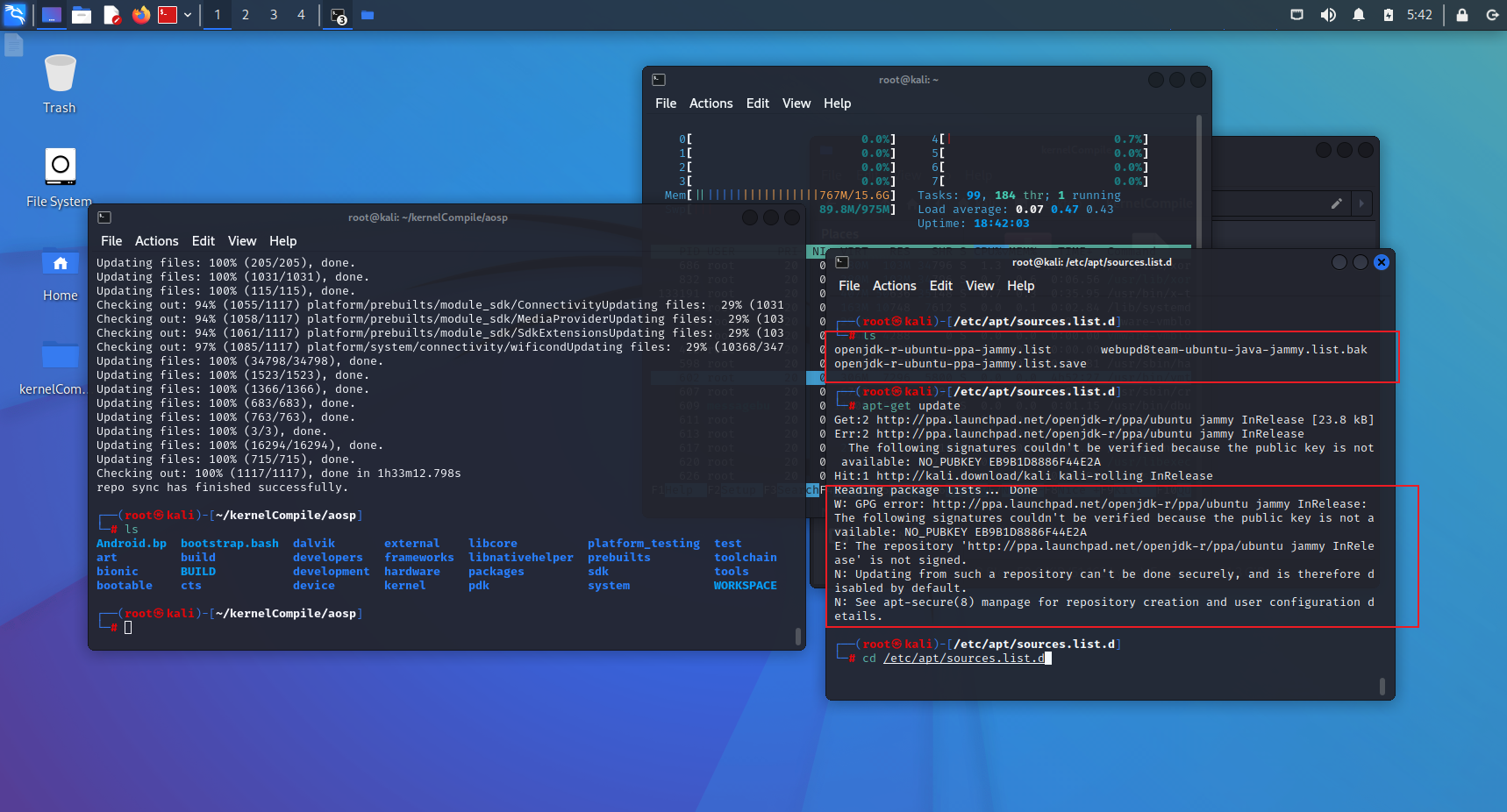

apt-get update

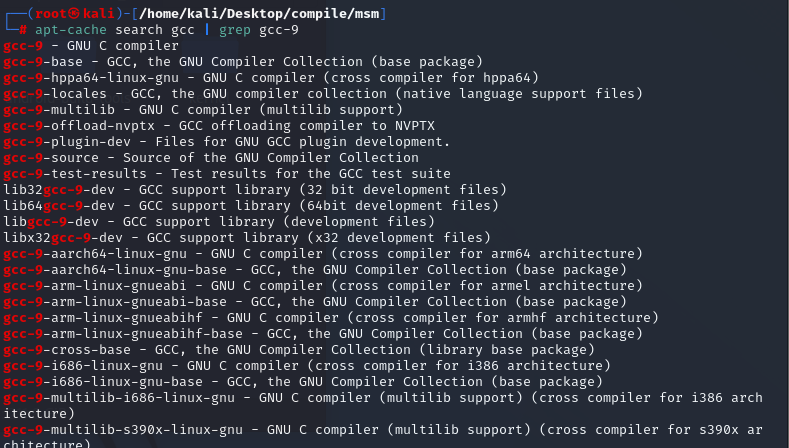

更新完成后，apt-cache search gcc | grep gcc-9 就能搜索到对应的gcc-9版本，安装即可

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# 安装gcc-9

apt install gcc-9

# update-alternatives 多版本配置

# config gcc version

update-alternatives --install /usr/bin/gcc gcc /usr/bin/gcc-9  10

update-alternatives --install /usr/bin/gcc gcc /usr/bin/gcc-10  20

update-alternatives --install /usr/bin/gcc gcc /usr/bin/gcc-11  30

# config g++ version

update-alternatives --install /usr/bin/g++ g++ /usr/bin/g++-9  10

update-alternatives --install /usr/bin/g++ g++ /usr/bin/g++-10  20

update-alternatives --install /usr/bin/g++ g++ /usr/bin/g++-11  30

# update-alternatives config

update-alternatives --config gcc

update-alternatives --config g++

update-alternatives 的命令此处就不一一赘述了，依据上述命令，选择对应的gcc版本即可

apt基础环境配置

1
2
3
4
5
6
7
8
9
10
11
12
13
# apt install 基础配置库

apt-get install git-core gnupg flex bison build-essential zip curl zlib1g-dev gcc-multilib g++-multilib libc6-dev-i386 libncurses5-dev lib32ncurses5-dev x11proto-core-dev libx11-dev lib32z1-dev libgl1-mesa-dev libxml2-utils xsltproc unzip fontconfig

apt install android-tools-adb

apt install android-tools-fastboot

# install aosp

mkdir ~/.bin
export PATH=~/.bin:$PATH
curl https://storage.googleapis.com/git-repo-downloads/repo > ~/.bin/repo

开始编译

android 9 + kernel 3.*

编译内核切记：android版本与kernel版本，一定要和手机的一致

然后内核编译的总路线为：

download android -> download kernel -> git checkout kernel version -> make kernel

下面开始正式的内核编译

android 9 源码下载

download android 9

android 9 的源码大概有100+G左右

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# 配置Git

git config --global user.email "shui@kali.com"

git config --global user.name "shui"

# 创建android 代码仓库，注意，代码极其庞大，所以一定要在上文中磁盘分区后的位置进行操作

/home/kali/Desktop/compile

mkdir aosp & cd aosp

# 初始化代码仓库，此处使用清华国内aosp源

export REPO_URL='https://mirrors.tuna.tsinghua.edu.cn/git/git-repo'

~/bin/repo init -u https://mirrors.tuna.tsinghua.edu.cn/git/AOSP/platform/manifest -b android-9.0.0_r46

# 同步代码仓库

~/bin/repo sync

kernel 3.18 源码下载

download kernel

kernel 3.18 的源码大概有30+G左右

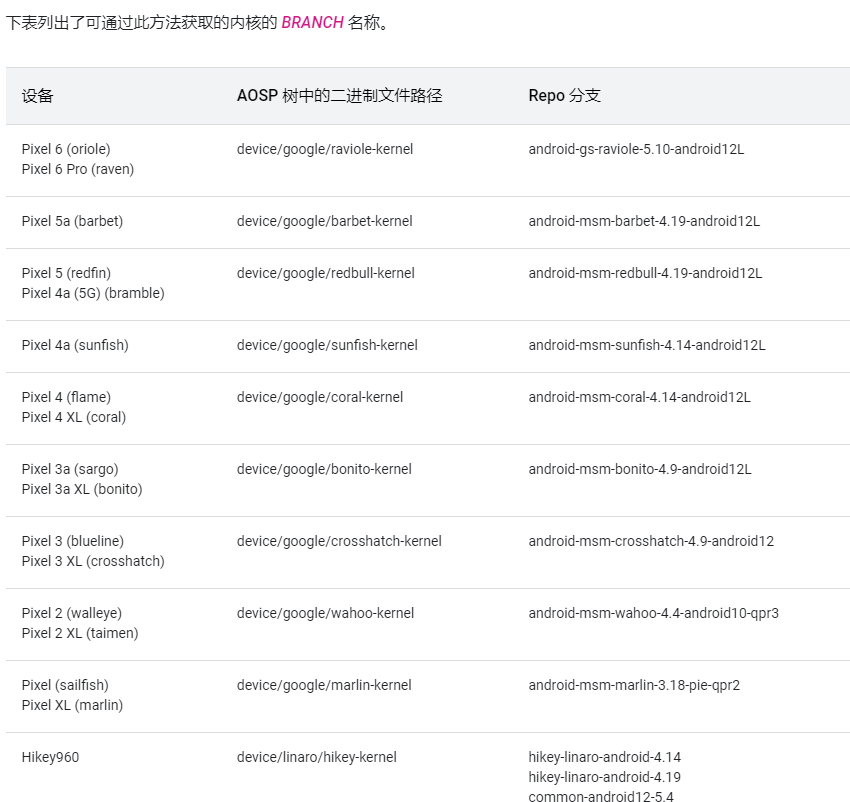

 注意：kernel 的下载不是根据网上别人下载什么自己下载什么，而是根据自己的手机型号去下载内核，此处提供官方的俩个表格供大伙选择（仅google系的手机，非google系的手机请移步参考文档 - 手机内核wiki ）

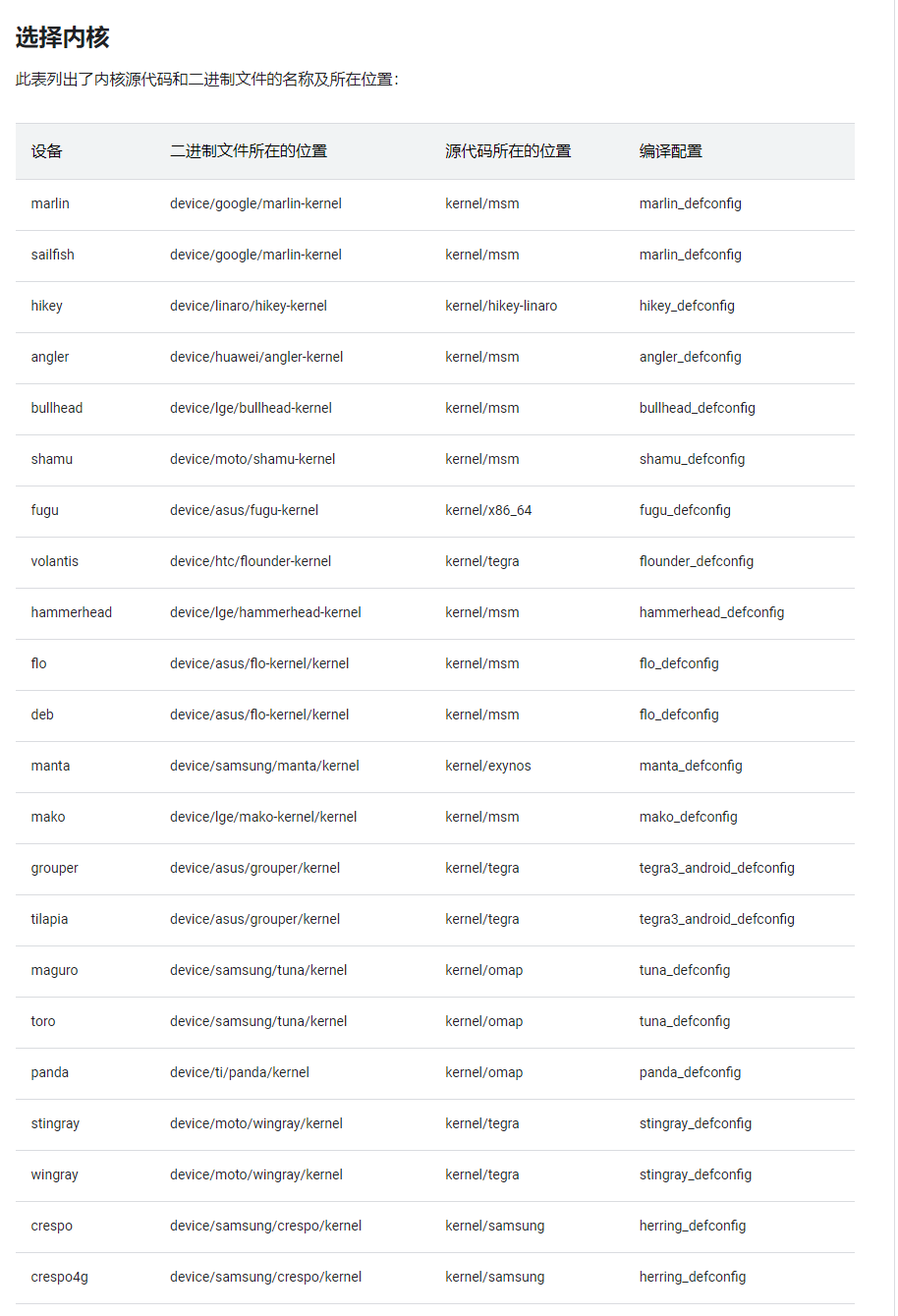

build-kernels

repo内核分支

此处我的手机为Pixel XL，所以依据上文对照表可以得出，kernel的版本为msm - marlin

1
2
3
4
5
6
7
# download kernel

# 此处可以可以选择把大版本msm下载下来，也可以选择repo的模式下载，此处选择

git clone https://aosp.tuna.tsinghua.edu.cn/kernel/msm.git

cd msm

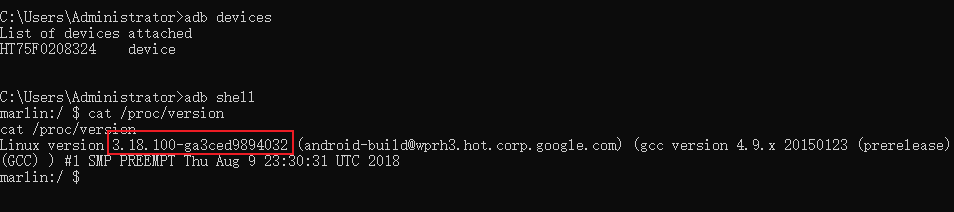

把对应的大版本下载之后，就是选择checkout出小版本即可，小版本只需要adb查看proc version

你可以将3.18之后的都复制，即红框圈住的都复制，也可以只复制”-g”后面的字符串

1
2
3
4
5
# git checkout 对应小版本

git checkout 3.18.100-ga3ced9894032

git branch -vv

查看先在的Git 分支如下所示

kernel 3.18 内核编译

 其实如果按照google source 官网描述，编译内核只需要执行其内部的build.sh文件即可（事实证明，kernel 4.9确实如此），但是呢，如果按照git clone msm这种大版本下载的呢，他没有build.sh，这你说咋整

此时，只能按照最原始的方案，通过android 9 自带的交叉编译来make

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
# 为了防止编译报错，再补充apt install 如下组件

apt-get install bc

apt-get install liblz4-tool

apt install -y curl wget vim git ccache automake flex lzop bison gperf \\nbuild-essential zip zlib1g-dev g++-multilib libxml2-utils bzip2 libbz2-dev \\nlibbz2-1.0 libghc-bzlib-dev squashfs-tools pngcrush schedtool dpkg-dev \\nliblz4-tool make optipng maven libssl-dev pwgen libswitch-perl \\npolicycoreutils minicom libxml-sax-base-perl libxml-simple-perl bc \\nlibc6-dev-i386 lib32ncurses5-dev x11proto-core-dev libx11-dev lib32z-dev \\nlibgl1-mesa-dev xsltproc unzip device-tree-compiler kmod python3 python3-pip

# 环境变量配置

export ANDROID_AARCH64=/home/kali/Desktop/compile/aosp/prebuilts/gcc/linux-x86/aarch64/aarch64-linux-android-4.9/bin

export ARCH=arm64

export SUBARCH=arm64

export PATH=$PATH:$ANDROID_AARCH64

export CROSS_COMPILE=aarch64-linux-android-

# 选择编译的内核，前文提到，Pixel XL的内核为“marlin”

make marlin_defconfig

make

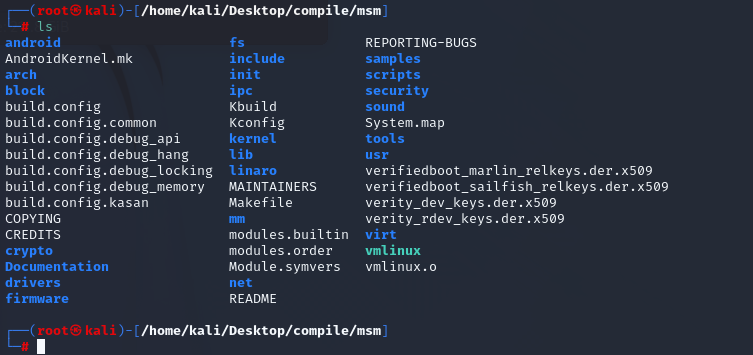

 此处说明一下，make到底可以编译哪个config，是由configs目录下存在的文件控制的，查看该目录下方文件，如果根据网上的一些教程去编译，大概率会报错Makefile文件不存在

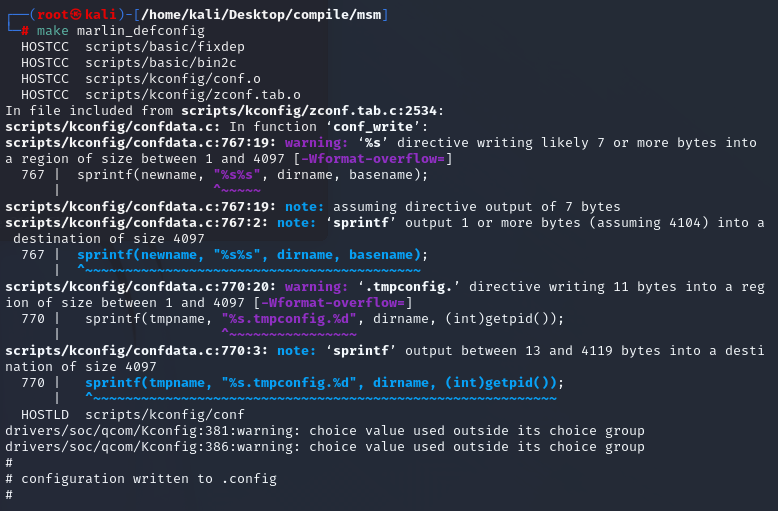

make marlin_defconfig result

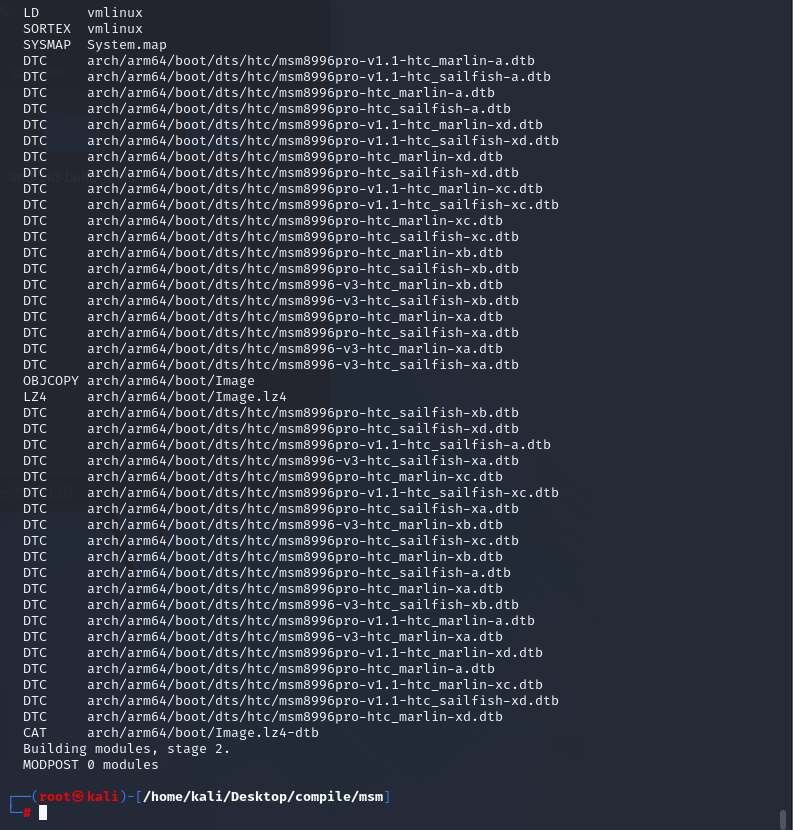

make result

编译成功后，生成的结果会留存到“arch/arm64/boot”目录下

android 9 编译

 目前我自身的理解是，任何的kernel编译结束之后，都需要去编译对应的android，生成相应文件，然后刷入系统，当然，如果走的是“# bootimg-tools”可能路线不一样，这个我没试过，所以也不加赘述，下面是我编译android 9的相关操作

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 将上文编译成功的kernel文件复制到android9文件夹

cp ../msm/arch/arm64/boot/Image.lz4 device/google/marlin-kernel/Image.lz4

# 自主生成编译环境

source build/envsetup.sh

# 选择编译的系统，由于我的手机内核是marlin，并且是用于调试且带root的，所以选择编译如下系统

lunch aosp_marlin-userdebug

# 开始编译，依据系统性能不同，我编译花费了2小时
make -j8

有一些命令执行后可能会出现一些传统理解上的以为的报错，所以此处把我编译时结果图贴一下

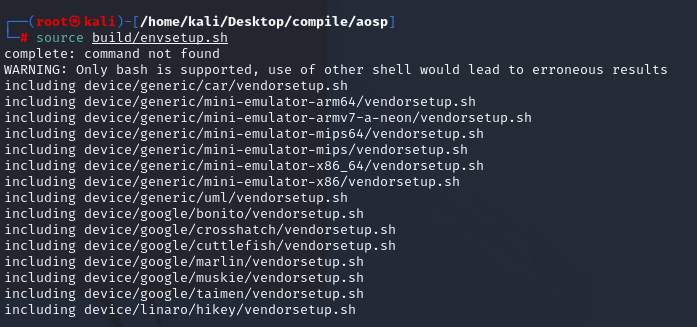

source build/envsetup.sh

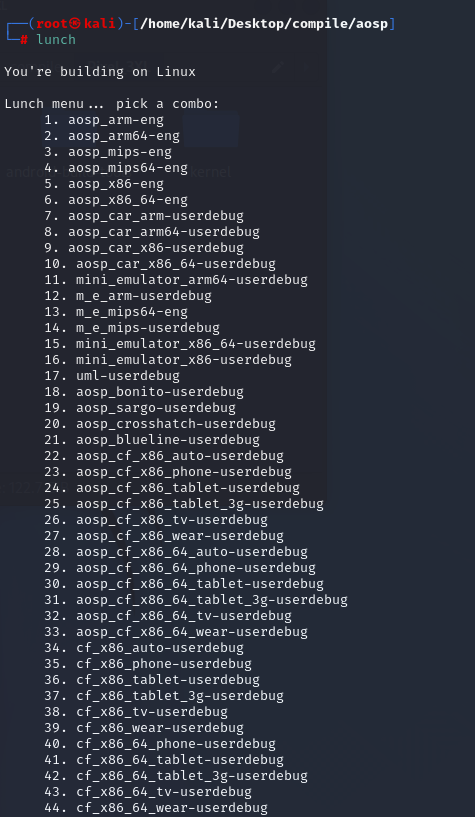

lunch可供选择的编译项

 lunch 这里如果没有按照上面的步骤把kernel的结果拷贝进来的话，可能会出现报错，具体报错可到“踩坑报错 - Can not locate config makefile for product” 中自行判断

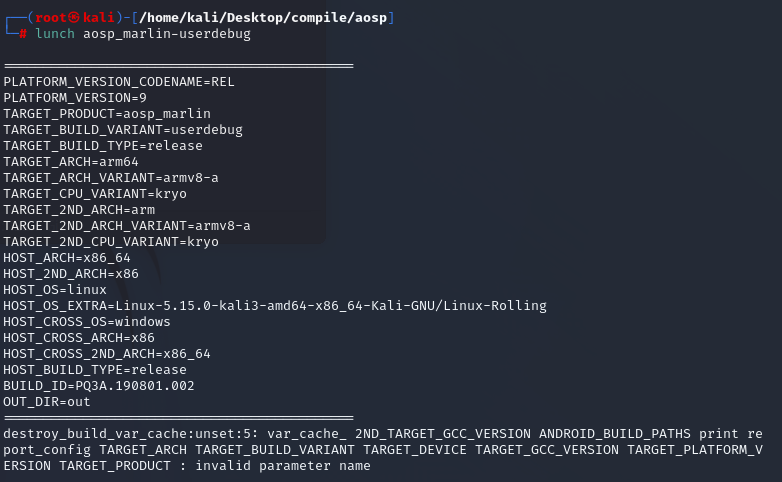

lunch aosp_marlin-userdebug

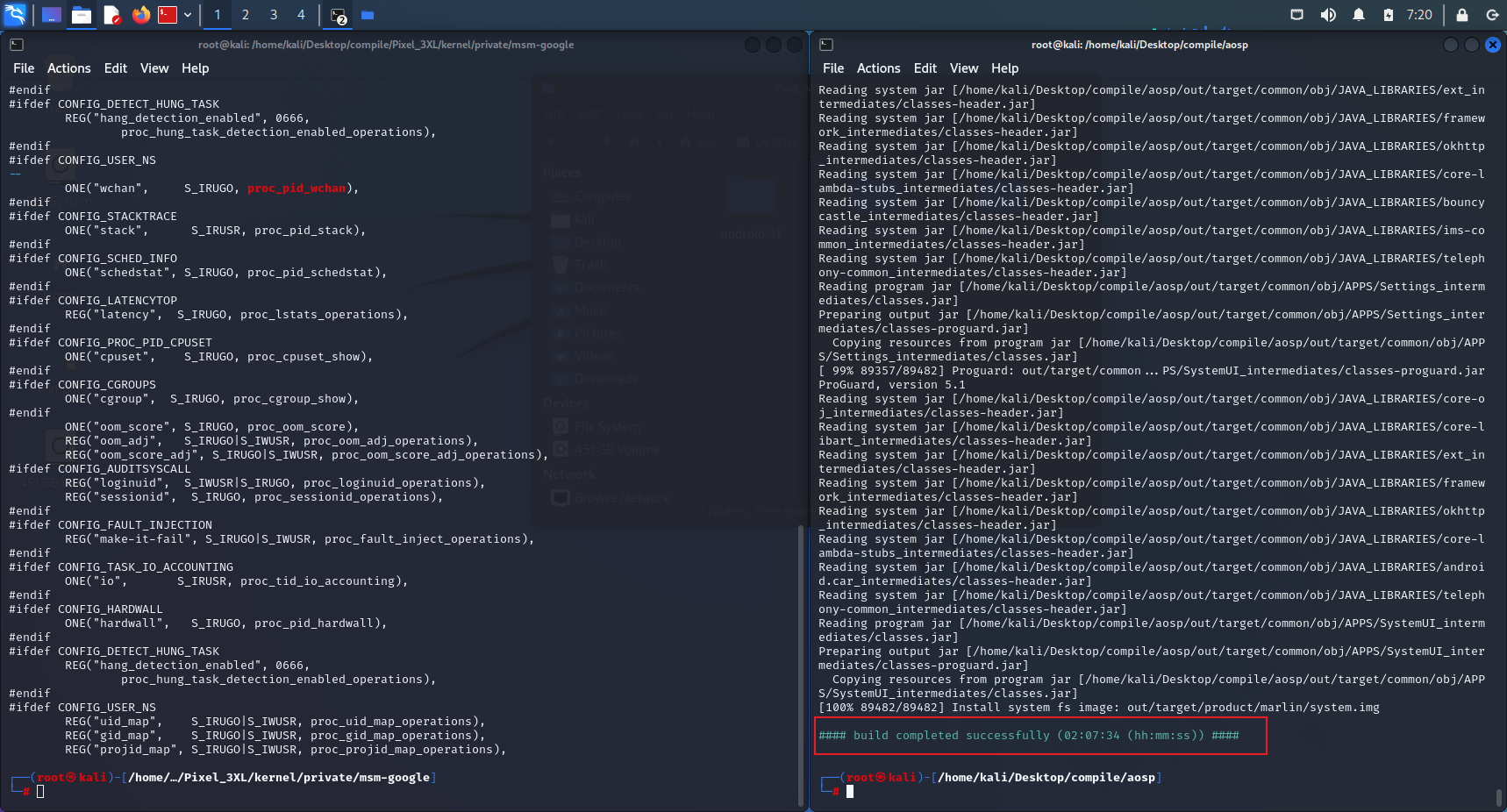

make -j8 编译成功如下图所示

android系统的编译速度相较于kernel那是真的满，所以倒杯茶慢慢等吧

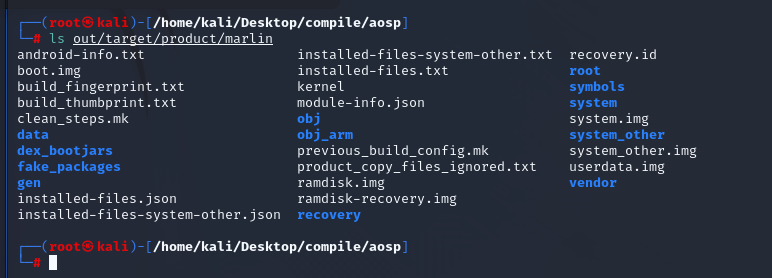

android编译成功后，会在out/target/product/[kernel_name]下生成各种img

刷入手机

 上文中已经把android、kernel都编译完成，最终生成了对应的img文件，此时，只需要把他们刷入手机即可

1
2
3
adb reboot bootloader

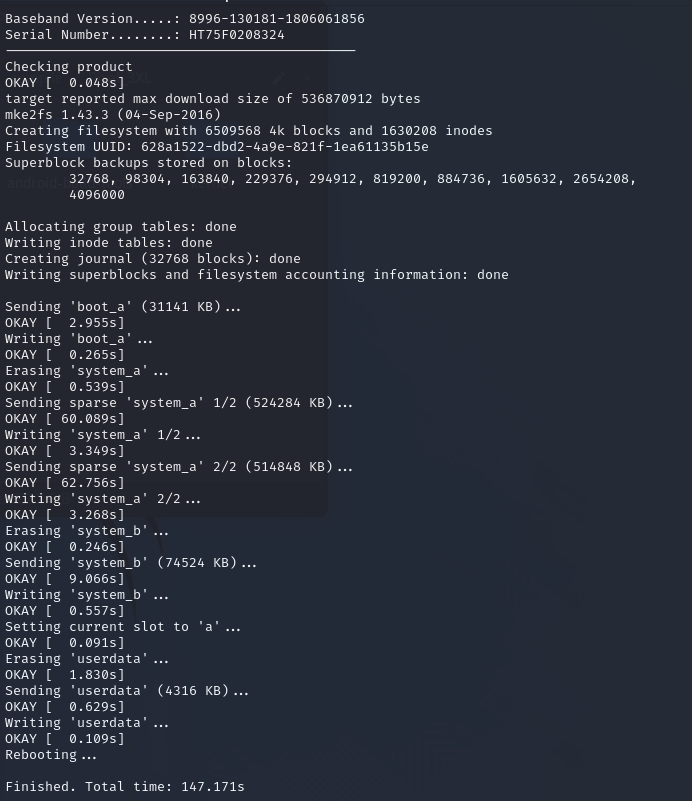

fastboot flashall -w

 至此，android kernel 的内核更换完成，依照此步骤，就可以通过修改kernel，并重新刷入手机的方式来做一些bypass的操作

踩坑报错

注意：进入跑错排查之后，切记，一定要清空之前的错误编译，即，必须执行“make clean”

Can not locate config makefile for product “cf_x86_64_wear”.

此报错是lunch编译选择后，报的错误，错误截图如下

网上找了一圈也没有相关的排错方案，我就贴一下自己的吧

1
2
3
4
5
6
7
8
9
10
11
# 引入环境变量【但是不清楚这一步是否有用，他只是引入了kernel编译好之后的文件】

export TARGET_PREBUILT_KERNEL=/home/kali/Desktop/compile/msm/arch/arm64/boot/Image.lz4-dtb

# 将kernel编译好的文件复制到android系统文件夹中，这一步至关重要，没有这一步，就会出现这个错误

cp ../msm/arch/arm64/boot/Image.lz4 device/google/marlin-kernel/Image.lz4

# 引入之后，正常编译即可

lunch aosp_marlin-userdebug

执行结果如下图所示

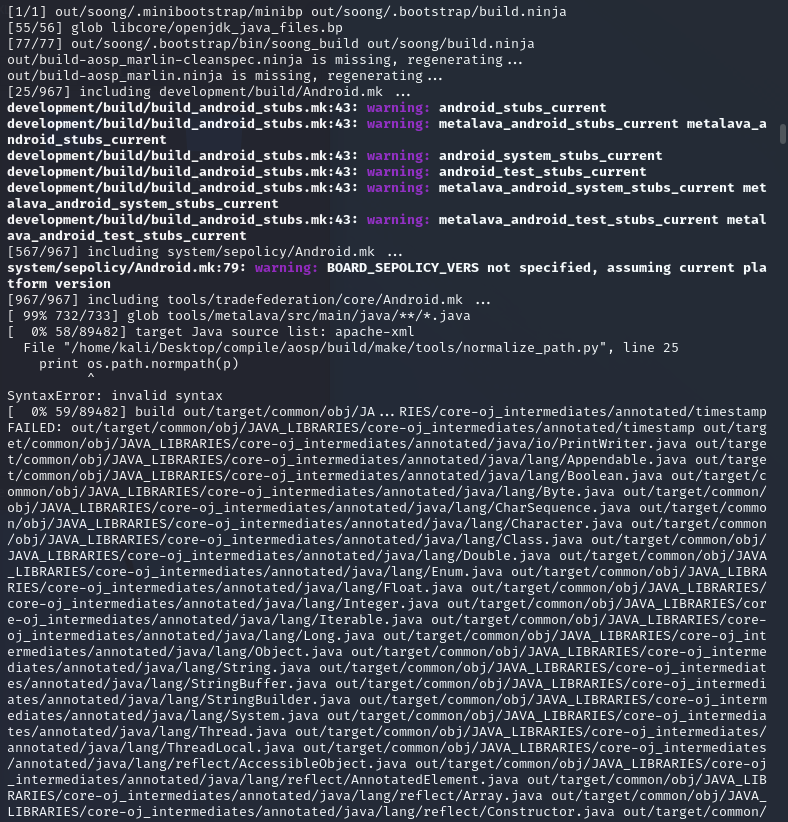

SyntaxError: invalid syntax

 这个报错是make 编译android系统时候出现的报错，这个错误其实都不用搜索，看trace_back就能知道为什么

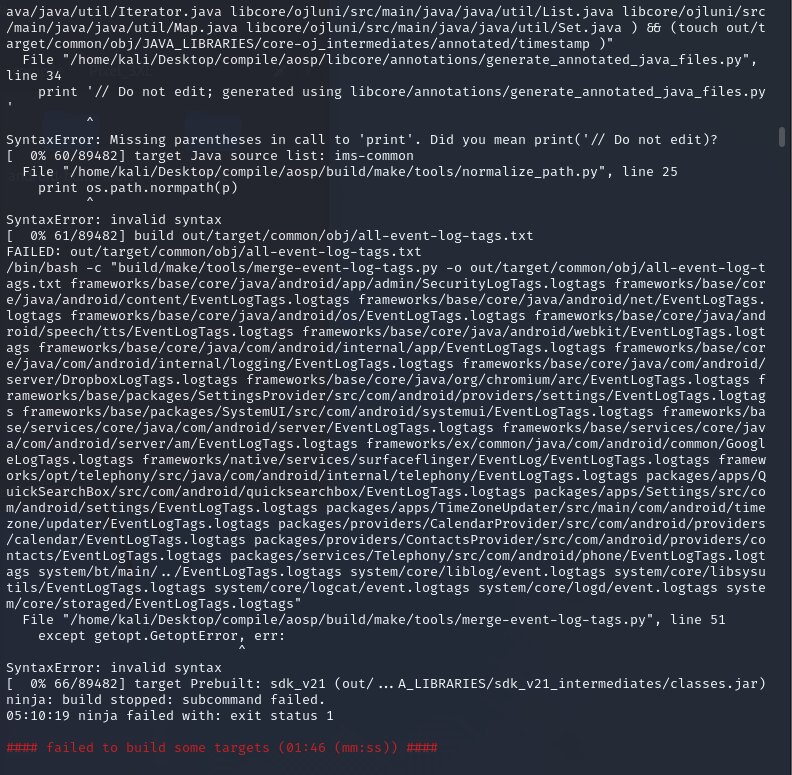

下图报错中的箭头指向，很明显是Python2 的文件，但是被Python3去编译了，此时只需要将Python2设置成默认的python即可

1
ln -s /usr/bin/python2 /usr/bin/python

Please unlock device to enable this command.

 这个报错就是血与泪的教训了，首先它是发生在刷级过程中的一个报错，顾名思义，你需要把你的手机解锁，然后再去刷机……

总结

 网上很多关于android kernel 编译的文章大都写于2 - 3年前，现在看来有一些或多或少的不适配，所以在重走大佬研究之路时，踩了很多很多的坑，也就有了这篇文章；但是你在阅读本文时，会有一个很明显的发现：apt install 的东西很多，这个完全是因为看了很多文章，装了太多的环境，实在是不知道哪个是对的，所以就都安装了……

  1. 手机一定要解BL锁，要不然一切的编译都是徒劳，刷不到手机里面的；
  2. android源码的初始化，只需要按照清华aosp镜像站步骤，在kali中repo init 对应的android版本即可；
  3. kernel不是随便下载的，是依据你当前手机的型号找到大版本，然后/proc/version中记载的小版本去切换分支的；
  4. gcc-9是最佳的编译器，gcc-10 / gcc-11 都会出现一定的错误，如果懒得排错，那就认准gcc-9；
  5. Java版本无所谓，kernel自带java编译环境；
  6. Python的环境一定要是python2，否则在编译android 9时会报错；
  7. 看再多的文章都是别人的经验之谈，一定要去看官网。
